Nadellattenband PAS2411

Allgemein

Das Aluminiumprofil PAS2411 wurde speziell für den Einsatz mit Kastenspeisern und Fräsen entwickelt. Die Nadelleisten werden je nach Anwendungsfall mit zuverlässigen Transilonriemen oder mit Zahnriemen gefertigt. Ein Zahnriemen ermöglicht es, einen Zahnradantrieb in Verbindung mit Zahnrädern zu installieren. Dies verhindert ein einseitiges Verlaufen des Bandes.

Vorteile

Langlebigkeit
Sehr stabile Leisten und Nadeln
Hochwertige Verarbeitung
Problemloser Austausch von Leisten im montierten Zustand
Zahnradantrieb optional

Beschreibung

Mit diesem System wurde ein sehr haltbares und pflegeleichtes Nadelband geschaffen. Dies wurde durch die folgenden Details erreicht:

Nadellattenband mit aluminium profilen 24 x 11mm

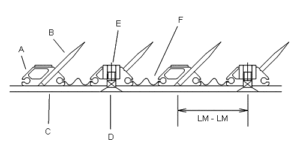

Die Aluminium-Leiste PAS2411 (Skizze: A) mit einem Querschnitt von 24 x 11 mm bietet eine glatte Oberfläche. Das Profil wurde als Hohlkörper ausgeführt, um das Gewicht zu reduzieren. Dennoch ist das Profil an den Nadelpositionen massiv. Dadurch wird sichergestellt, dass die Nadeln einen guten Halt in der Leiste haben. Um ein Anlaufen des Aluminiums zu verhindern, können die Leisten mit einer eloxierten Oberfläche versehen werden.
Die Befestigung der Leisten erfolgt mit verzinkten Schrauben M5 (D) und Bolzen aus gehärtetem Spezialstahl (E).
Die Nadeln (B) werden in präzise gebohrte Löcher gedrückt. Die Nadeln können auch dauerhaft vor Korrosion geschützt werden. Der Winkel der Nadeln beträgt 45 Grad.
Die Riemen sind in einer Auswahl von Materialien und Ausführungen erhältlich (C):
- Transilonriemen. Die Schraubenköpfe sind im Gurt versenkt. Breite nach individueller Wahl.
- Zahnriemen für Wellendurchmesser > 300 mm. 50 mm breite, mit Spezialfasern verstärkte Polyesterriemen. Große Zähne (D), die durch Schrauben mit den Riemen und Leisten verbunden sind, sorgen für die zusätzlich notwendige kraftschlüssige Verbindung.
- Zahnriemen für Wellendurchmesser < 300 mm sind mit nicht angetriebenen Zwischenzähnen ausgestattet. Diese gewährleisten einen geräusch- und verschleißarmen Betrieb, auch bei kleinen Wellen- oder Raddurchmessern.
Die Polyester-Gewebestreifen (F) dichten die Lücken ab, indem sie zwischen den Leisten eingelegt werden. Das Rausrutschen der Bänder wird durch Zusammendrücken der Kanäle am Leistenende verhindert.
Die Endlosverbindung in der Maschine ist eine überlappende Verbindung der Bänder über mehrere Leisten und wird durch Verschraubung hergestellt
